激光調阻機是一種通過激光刻蝕技術對電阻元件進行高精度阻值修正的專用設備，其非接觸、高穩定性的加工特性使其成為電子元器件制造中的關鍵工藝裝備，廣泛應用于醫療、汽車、航空航天、消費電子等領域。
1.高精度：光斑尺寸小，阻值調節精度達0.1%。
2.高效率：采用振鏡式高速線性馬達定位，切割速度達50kHz頻率，支持批量自動化生產。
3.多功能：可修調厚/薄膜電阻、混合集成電路、電容網絡，甚至校準D/A轉換器精度、運算放大器失調電壓等。
4.智能化：配備視覺定位自動校正、溫度實時補償功能，確保長期工作穩定性。
1.醫療電子設備（監護儀、影像設備）中敏感電路的阻值校準；
2.汽車電子（ECU控制模塊、傳感器）的電阻網絡精度優化；
3.航空航天高可靠性電路板的溫度補償電阻修正；
4.消費電子（手機、可穿戴設備）精密電源管理芯片調阻；
|
設備型號 |
RF-DZ20 |
|
輸出功率 |
20W |
|
激光波長 |
1064nm |
|
光斑尺寸 |
40±5μm |
|
激光束運動范圍 |
70mmX70mm |
|
運動分辨率 |
lμm |
|
重復定位精度 |
±5μm |
|
電壓測量精度 |
±0.5% |
|
電壓測量范圍 |
0-50V |
|
定位方式 |
同軸成像視覺定位 |
五、樣品圖片

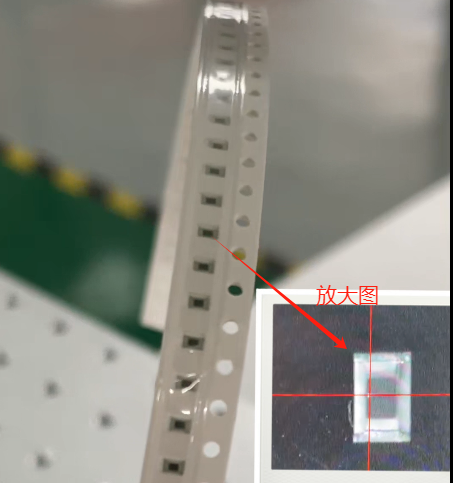

貼片電阻

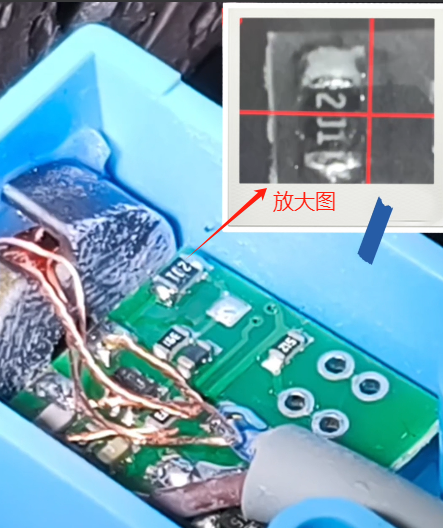

元器件電阻
